Projekt instalacji led sterowanej z HA oraz przycisków na ścianie

Urządzenia
, , , ,
1

Witam wszystkich, to mój pierwszy post :slight_smile: .

Będę realizował projekt home assistant do sterowania ledami. Założenia:

  1. Kontrolery led CCT, działające z z2mqtt.
  2. Home assistant steruje ledami - włączanie/wyłączanie z harmonogramu, definiuje temperaturę oraz jasność.
  3. Ledy można zawsze (w razie awarii serwera home assistant) włączyć/wyłączyć z przycisku, jak zwyczajne oświetlenie.
  4. Przyciski na ścianach to zwyczajne przyciski ze sklepu z oświetleniem. Konieczne ze względu na ujednolicenie ramek i przycisków w całym mieszkaniu.

Urządzenia, którymi chciałbym to zrealizować:

  1. Kontroler led: Miboxer FUT035Z+ lub GL-C-006P.
  2. Przekaźnik w puszce instalacyjnej: OXT SWTZ21 lub SONOFF ZBMINIR2.
  3. Zasilacze i taśmy led z punktu widzenia problemu raczej nieistotne.

Poniżej wrzucam schematy, które pokazują różne warianty. Na przykładzie przekaźnika OXT.

w1w2
w1w21349×865 53.6 KB

w3w4
w3w41558×1061 93.2 KB

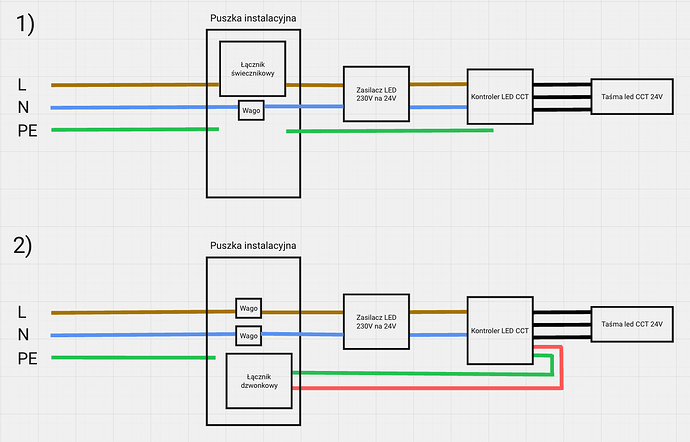

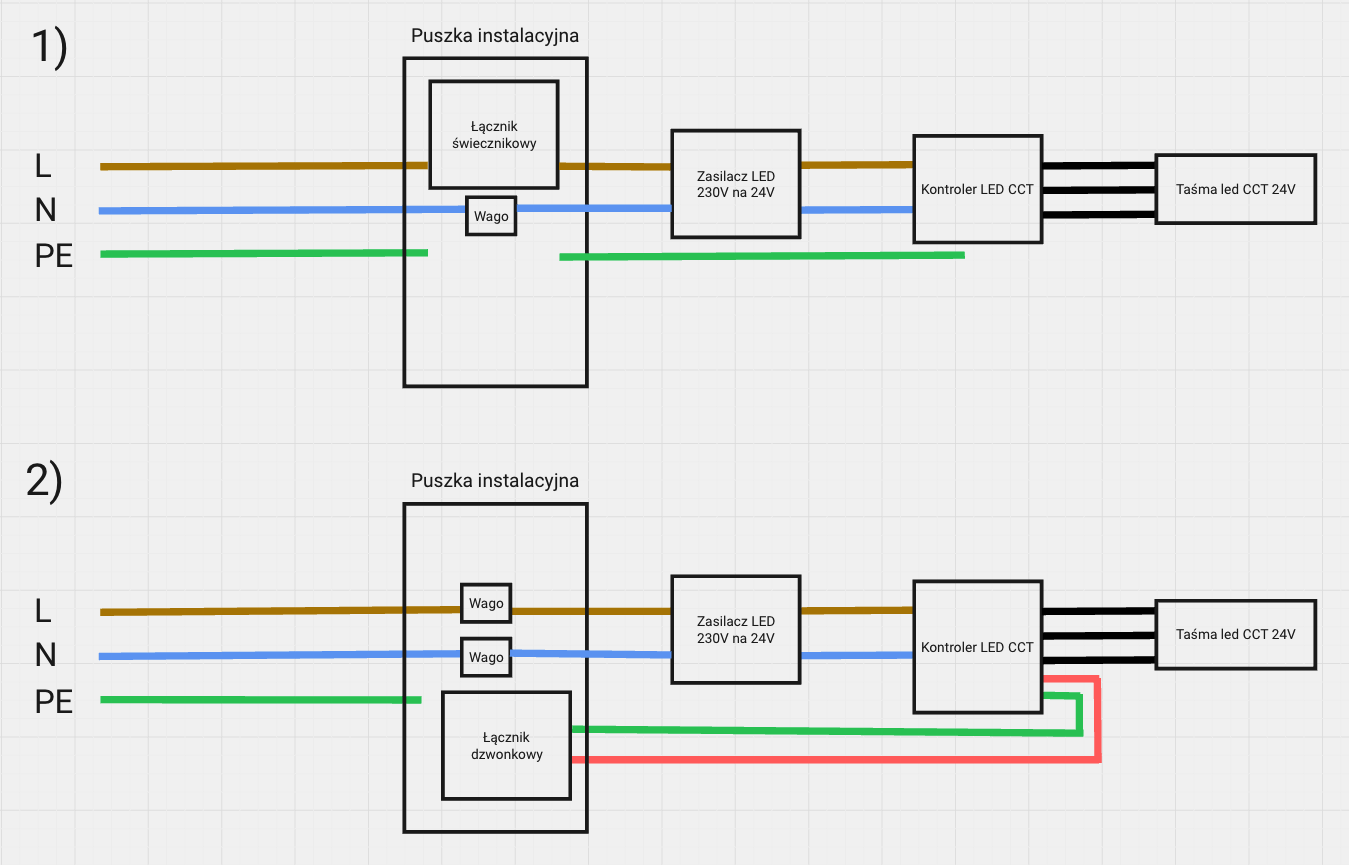

Wariant 1 - do realizacji tylko przy założeniu że rezygnuję ze sterowania właściwościami taśmy led z poziomu home assistant.

Wariant 2 - chyba najprostsze rozwiązanie, niestety nie do zrealizowania bo nie mam czwartego obwodu w puszce (kabel czerwony), poza tym wykorzystanie przewodu ochronnego w ten sposób to pewnie druciarstwo. Do tego konieczny jest inny kontroler. Np. skydance wz-1 opisywany tutaj na forum w innym temacie.

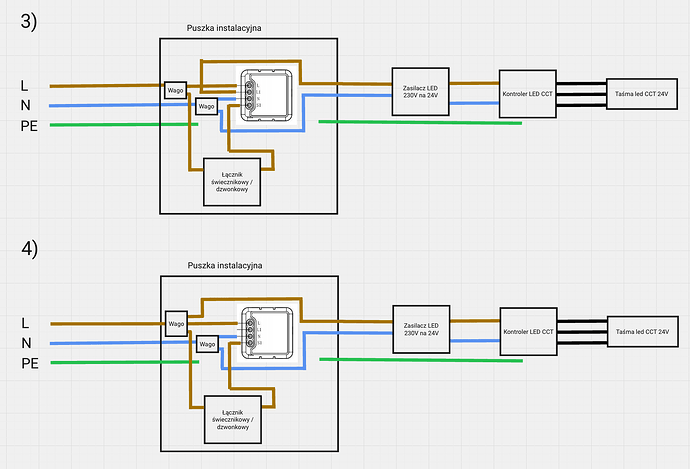

Wariant 3 - wg mojego rozpoznania, tak to powinno być realizowane. Przekaźnik w trybie “detached relay”.

Wariant 4 - wydaje mi się, że też powinno działać, unika nieprzewidywalnego zachowania przekaźnika w puszce, po tym jak padnie serwer lub prąd. Nie wiem czy można zrobić “detached relay” bez podawania napięcia na L1. Jak nie to chyba też trochę druciarstwo.

Nie stawiałem jeszcze home assistanta, będę to robił pierwszy raz. Obecnie jestem na etapie doboru urządzeń. Będę wdzięczny za każdą uwagę :slight_smile: . Może czegoś nie przewidziałem / nie wiem. Nasuwają mi się takie pytania:

  1. Czy modele urządzeń są ok? Może przekaźnik beznapięciowy będzie tutaj lepszy?
  2. Który z wariantów jest najlepszy do realizacji określonych zadań? Może jest jakiś inny, którego nie przewidziałem?
  3. Czy warianty 3 i 4 pozwolą na sterowanie światłem podczas niedostępności serwera home assistant? (Wydaje mi się, że nie, bo koordynator zigbee i serwer HA nie będą wtedy działały)
  4. Podczas awarii prądu, gdy zasilanie zostanie przywrócone, czy warianty 3 i 4 połączą się same z serwerem home assistant po jakimś czasie i będą działały zgodnie z założeniami czy trzeba będzie coś ustawiać?
  5. To raczej dodatkowa rzecz, ale fajnie gdyby była. Czy któryś z wymienionych przekaźników można wykorzystać do następującej funkcji: przytrzymanie przycisku przez 2s lub dwuklik wyłączy kilka ledów? Jeżeli nie to czy istnieją przekaźniki dopuszkowe, które to zrealizują?
  6. Czy pilot 2.4G też będzie mógł kontrolować led (temperatura, jasność, włączenie/wyłączenie), równolegle z HA? Oczywiście pilot dedykowany pod kontroler.
2

Za dużo pytań naraz.

ad 6. TAK, o ile ten pilot jest zrealizowany w innej technologii niż za pomocą której chcesz to integrować (czytaj - o ile pilot działa w pełni niezależnie)

ad 5. Nie wiem, wszystko zależy, nie spotkałem się z taką natywną funkcjonalnością, sprawdzaj zawsze dokumentację producenta, ale jeśli coś integrujesz na bazie jakiegokolwiek systemu ID to być może da się to zrealizować (jeśli chodzi o HA to daje się realizować praktycznie wszystko co sobie wymyślisz o ile poświęcisz na realizację dostatecznie dużo czasu - czytaj: raczej nieskończenie wiele)

ad 4. Jeśli zbudujesz wszystko poprawnie to taka jest nadrzędna idea ID by po utracie zasilania cały system się podniósł prawidłowo i samodzielnie (tj. bez dodatkowych ingerencji administratora czy użytkownika) działał poprawnie i zgodnie z założeniami każdy jego komonent, czy tak będzie, gdy sobie to zrealizujesz nie wiem.

ad 1/2/3. Nawet nie chce mi się tego analizować (w szczególności każdego wariantu), w ogóle nie opisałeś jak sobie wyobrażasz, że będą działały te rozwiązania które narysowałeś, więc tu taka moja sugestia - wykorzystując ustawowe prawo zwrotu kup sobie (przez internet, na terenie UE) po jednej sztuce wszystkiego i zrób testy “na stole” - jeśli będzie działać to inaczej niż marzysz, to zwrócisz do sklepu, a nabierzesz za to jakiegoś niezerowego doświadczenia.

ad 2. Stawiam w ciemno, że zasilacz 24V= może wymagać podłączenia przewodu PE (nie wymaga tylko jeśli jest w drugiej klasie izolacji), więc nie możesz tego przewodu zostawiać bezczelnie nie podłączonego, ani z przerwami gdzieś po drodze (to rozwiązanie jest dla ochrony zdrowia i życia użytkowników).

ad 1. Nie ma innych przekaźników niż beznapięciowe, a to czy dany moduł ma wyjścia beznapięciowe, czy nie, zależy od tego jak wewnątrz jest połączony ten przekaźnik.

Może zabrzmi dziwnie, ale jeśli chcesz by “mózgiem” tego ID był HA, to powinieneś zacząć od tyłka strony i pierwsze co powinieneś zrobić to uruchomić sobie testową instalację HA i na niej sobie ćwiczyć i poznawać możliwości (to będzie potrzebne byś mógł sobie zrobić testy “instalacji na stole”, w dodatku musisz już się już w miarę sprawnie posługiwać HA). A nie kombinować później jak to zrobić by istniejącą jakąś dziwną instalację zintegorować z HA.

3

Pilot integruje się z samym kontrolerem, nie z HA, więc jest niezależny.

Powinny działać ale to już jest zależne od samej konstrukcji. Można też postawić Z2M, Mosquitto broker i inne dodatki jako osobne kontenery które będą niezależne w razie problemu z samym HA.

4

Hej, dzięki za odpowiedzi.

Doszedłem do wniosku, że najlepiej to przetestować na żywo, tak jak napisał szopen.

HA mam już postawionego - HA OS na virtualboxie, czekam aż dojdzie sprzęt i będę testował.
