Rs485 12v w rekuperatorze Holtop (Chigo, Hyundai)

Urządzenia
1

Cześć, chciałbym podłączyć sterowanie moim rekuperatorem który ma 4 porty rs485: 12v A B gnd, dokumentacje wrzucam jako zdjęcie bo że strony producenta zniknęła, a PDF nie można dodać.

Screenshot_20230715-220412
Screenshot_20230715-220412864×1872 90.2 KB

Chciałbym to podpiąć do esp32 przy pomocy rs485 to ttl, ale niepokoi mnie to 12v. Czy powinienem się obawiać że podpięcie takiego modułu pod ten port w rekuperatorze może spalić moduł lub esp32? Jeśli tak, to jak obniżyć to napięcie? Powinienem skorzystać z jakiegoś modułu z konwerterem logicznym?

2

Jeśli podłączysz tylko zaciski A,B a ESP zasilisz osobnym zasilaczem (o odpowiednim napięciu) to nic się nie stanie.
Gdybyś chciał zasilić z 12V ze złącza to musisz je dostosować do wartości znamionowej modułu ESP.

Nie … konwersji napięć na trasmisji AB nie trzeba wykonywać. RS485 to standard i co się nie podłączy to zawsze pasuje,
Problem jest z napięciem zasilania.

3

To super wiadomość dla mnie, ESP zasilam z 5v z ładowarki, nie wiedziałem że można podłączyć tylko A i B. Dziękuję.

4

Mógłbyś to nawet zasilić z tych 12V podają na pin modułu Vin …wszystko z zależy jaki masz moduł, a dokładnie jaki jest tam stabilizator. Przy 12V może się grzać.

5

Ograniczenie forum, ale spakuj zipem i powinno wejść (skoro nie ma na stronie producenta, to tym bardziej warto wrzucić - może komuś innemu się przyda).

ESP nie ma portów RS485, więc musisz użyć konwertera (edit: przeoczyłem, oczywiście go masz).

6

Udało mi się dobrać do tego modbusa, poniżej kod esphome, wersja beta. Jednak esp32 po wpięciu modułu modbus stało się niestabilne, potrafi się zawiesić, a następnie na portach GPIO w które wpięte są czujniki DHT11 mam błedy. Nie pomaga odpięcie zasilania od esp32 i podpięcie ponownie, muszę odpiąc kable od DHT11 i podiąć ponownie, następnie raz jeszcze wgrać esphome (lub wystarczy reset zasilania, nie wiem). Moduł którego uzywam to: Konwerter RS485 - UART TTL MAX485 - Sklep msalamon.pl . Czy możecie mi polecić jakieś inne moduły, z jakimś lepszym filtrowaniem czy coś, nie znam się.


uart:
  id: mod_bus
  tx_pin: 17
  rx_pin: 18
  baud_rate: 4800
  stop_bits: 1
  debug:

modbus:
  flow_control_pin: 4
  id: modbus1

modbus_controller:
  - id: rekuperator
    ## the Modbus device addr
    address: 0x1
    modbus_id: modbus1
   # setup_priority: -10

binary_sensor:
  - platform: modbus_controller
    modbus_controller_id: rekuperator
    address: 18
    name: "Fire"
    register_type: holding
    bitmask: 0x1
  - platform: modbus_controller
    modbus_controller_id: rekuperator
    address: 18
    name: "Bypass On"
    register_type: holding
    bitmask: 0x2
  - platform: modbus_controller
    modbus_controller_id: rekuperator
    address: 18
    name: "Bypass Off"
    register_type: holding
    bitmask: 0x4
  - platform: modbus_controller
    modbus_controller_id: rekuperator
    address: 18
    name: "Defrosting"
    register_type: holding
    bitmask: 0x8

sensor:
  - platform: modbus_controller
    modbus_controller_id: rekuperator
    name: "Bypass opening temperature X"
    unit_of_measurement: "°C"
    register_type: holding
    address: 02
  - platform: modbus_controller
    modbus_controller_id: rekuperator
    name: "Bypass opening temperature range Y"
    unit_of_measurement: "°C"
    register_type: holding
    address: 03
  - platform: modbus_controller
    modbus_controller_id: rekuperator
    name: "Defrosting interval time"
    register_type: holding
    address: 04
  - platform: modbus_controller
    modbus_controller_id: rekuperator
    name: "Defrosting enter temperature"
    register_type: holding
    unit_of_measurement: "°C"
    address: 05
    filters:
      - lambda: |-
          return x - 40;
  - platform: modbus_controller
    modbus_controller_id: rekuperator
    name: "Defrost duration time"
    register_type: holding
    address: 06
  - platform: modbus_controller
    modbus_controller_id: rekuperator
    name: "CO2 setting value"
    register_type: holding
    address: 07
  - platform: modbus_controller
    modbus_controller_id: rekuperator
    name: "Ventilator IP address"
    register_type: holding
    address: 08
  # - platform: modbus_controller
  #   modbus_controller_id: rekuperator
  #   name: "ERV ON/OFF"
  #   register_type: holding
  #   address: 09
  - platform: modbus_controller
    modbus_controller_id: rekuperator
    name: "Supply fan speed"
    register_type: holding
    address: 10
  - platform: modbus_controller
    modbus_controller_id: rekuperator
    name: "Exhaust fan speed"
    register_type: holding
    address: 11
  - platform: modbus_controller
    modbus_controller_id: rekuperator
    name: "Room temperature"
    accuracy_decimals: 2
    unit_of_measurement: "°C"
    register_type: holding
    address: 12
    filters:
      - lambda: |-
          return x - 40;
  - platform: modbus_controller
    modbus_controller_id: rekuperator
    name: "Outdoor temperature"
    accuracy_decimals: 2
    unit_of_measurement: "°C"
    register_type: holding
    address: 13
    filters:
      - lambda: |-
          return x - 40;
  - platform: modbus_controller
    modbus_controller_id: rekuperator
    name: "Supply air temperature"
    accuracy_decimals: 2
    unit_of_measurement: "°C"
    register_type: holding
    address: 14
    filters:
      - lambda: |-
          return x - 40;
  - platform: modbus_controller
    modbus_controller_id: rekuperator
    name: "Defrosting temperature"
    accuracy_decimals: 2
    unit_of_measurement: "°C"
    register_type: holding
    address: 15
    filters:
      - lambda: |-
          return x - 40;
  - platform: modbus_controller
    modbus_controller_id: rekuperator
    name: "External ON/OFF signal to ventilator"
    register_type: holding
    address: 16
  - platform: modbus_controller
    modbus_controller_id: rekuperator
    name: "CO2 ON/OFF signal"
    register_type: holding
    address: 17



  - platform: modbus_controller
    modbus_controller_id: rekuperator
    name: "Electrical heater stage"
    register_type: holding
    address: 19
  - platform: modbus_controller
    modbus_controller_id: rekuperator
    name: "Error symbol"
    register_type: holding
    address: 20
  - platform: modbus_controller
    modbus_controller_id: rekuperator
    name: "ERV models selection"
    register_type: holding
    address: 21
  ### it seems to hangs modbus
  - platform: modbus_controller
    modbus_controller_id: rekuperator
    name: "Defrosting models"
    register_type: holding
    address: 22
    force_new_range: true
  ### it seems to hangs modbus
  - platform: modbus_controller
    modbus_controller_id: rekuperator
    name: "Multifunction Setting"
    register_type: holding
    address: 24
  - platform: modbus_controller
    modbus_controller_id: rekuperator
    name: "Filter alarm timer"
    register_type: holding
    address: 25
  - platform: modbus_controller
    modbus_controller_id: rekuperator
    name: "Heater on/off temperature setting"
    register_type: holding
    address: 27
  - platform: modbus_controller
    modbus_controller_id: rekuperator
    name: "CO2 value"
    register_type: holding
    address: 768
  - platform: modbus_controller
    modbus_controller_id: rekuperator
    name: "Fan running time record"
    register_type: holding
    address: 769
  - platform: modbus_controller
    modbus_controller_id: rekuperator
    name: "Indoor humidity"
    register_type: holding
    address: 770

switch:
  - platform: modbus_controller
    modbus_controller_id: rekuperator
    address: 18
    use_write_multiple: true
    name: "Bypass On"
    register_type: holding
    bitmask: 0x2
  - platform: modbus_controller
    modbus_controller_id: rekuperator
    address: 18
    use_write_multiple: true
    name: "Bypass Off"
    register_type: holding
    bitmask: 0x4
  - platform: modbus_controller
    modbus_controller_id: rekuperator
    name: "ERV ON/OFF"
    register_type: holding
    address: 09
    bitmask: 1

number:
  - platform: modbus_controller
    modbus_controller_id: rekuperator
    name: "Supply fan speed"
    address: 10
    value_type: U_WORD
    step: 10
    min_value: 0
    max_value: 100
    unit_of_measurement: "%"
    lambda: |
      uint16_t local_var = x;
      switch (local_var) {
        case 0: return 0;
        case 2: return 10;
        case 3: return 20;
        case 5: return 30;
        case 8: return 40;
        case 9: return 50;
        case 10: return 60;
        case 11: return 70;
        case 12: return 80;
        case 13: return 90;
        case 14: return 100;
      }
    write_lambda: |
      uint16_t local_var = x;
      switch (local_var) {
        case 0: return 0;
        case 10: return 2;
        case 20: return 3;
        case 30: return 5;
        case 40: return 8;
        case 50: return 9;
        case 60: return 10;
        case 70: return 11;
        case 80: return 12;
        case 90: return 13;
        case 100: return 14;
      }
  - platform: modbus_controller
    modbus_controller_id: rekuperator
    name: "Exhaust fan speed"
    address: 11
    value_type: U_WORD
    step: 10
    min_value: 0
    max_value: 100
    unit_of_measurement: "%"
    lambda: |
      uint16_t local_var = x;
      switch (local_var) {
        case 0: return 0;
        case 2: return 10;
        case 3: return 20;
        case 5: return 30;
        case 8: return 40;
        case 9: return 50;
        case 10: return 60;
        case 11: return 70;
        case 12: return 80;
        case 13: return 90;
        case 14: return 100;
      }
    write_lambda: |
      uint16_t local_var = x;
      switch (local_var) {
        case 0: return 0;
        case 10: return 2;
        case 20: return 3;
        case 30: return 5;
        case 40: return 8;
        case 50: return 9;
        case 60: return 10;
        case 70: return 11;
        case 80: return 12;
        case 90: return 13;
        case 100: return 14;
      }

W archiwum instrukcje które są już niedostępne w internecie.

Archive.zip (5,0 MB)

7

Sprawdź czy konwerter poziomów logicznych między ESP (3.3V) a tym konwerterem TTL (5V) pomoże.

8

Zapomniałem dodać że moduł modbus wpiąłem na 3v3, więc taki konwerter logiczny działał by tylko jako separator, prawda?

9

Tak, jakkolwiek nie wiem czy ten konwerter na RS485 nie wymaga zasilania 5V (a podejrzewam, że tak), natomiast przyczyną problemów może być przeciążenie stabilizatora 3,3V.

10

Cześć @Wiuempe, czy udało Ci się może wbić stabilnie w RS485 tego rekuperatora? Jeśli tak, podzielilbys się schematem i konfiguracja?

11

Wrzucam skromny kod po krótkim testowaniu. Działa, ale miałem kilka problemów z resetem esp32 i brakiem stabilnej komunikacji z reku. Na pierwsze pomogła wymiana zasilacza 5V a na drugie to w sumie nie wiem. Zmieniłem framework na idf i na razie jest ok. Konwerter najprostszy, zasilanie 5V:

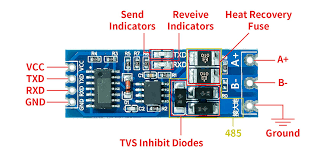

obraz
obraz323×156 14.6 KB

Brak rezystora terminującego 120 ohm, wykorzystana jedna para skrętki jako A i B, bez podłączonej GND. Reszta w kodzie, switch nr 4 na płycie reku odpowiada za prędkość RS485. Dodałem trochę rzeczy do kodu, aby reku żył swoim własnym życiem. Jak coś to służę pomocą. Jedynie mam problem z dryftem czujnika ciśnienia różnicowego. Układ do pomiaru ciśnienia zbudowałem w oparciu o czujniki SDP810 i rurki Pitota (ciśnienie statyczne i dynamiczne jako osobne rurki). Jednakże w domowej instalacji ciężko uzyskać warunki do ich poprawnego montażu. Jak macie jakieś pomysły na inną możliwość pomiaru ciśnienia czy przepływu powietrza to z chęcią skorzystam.
