Witam

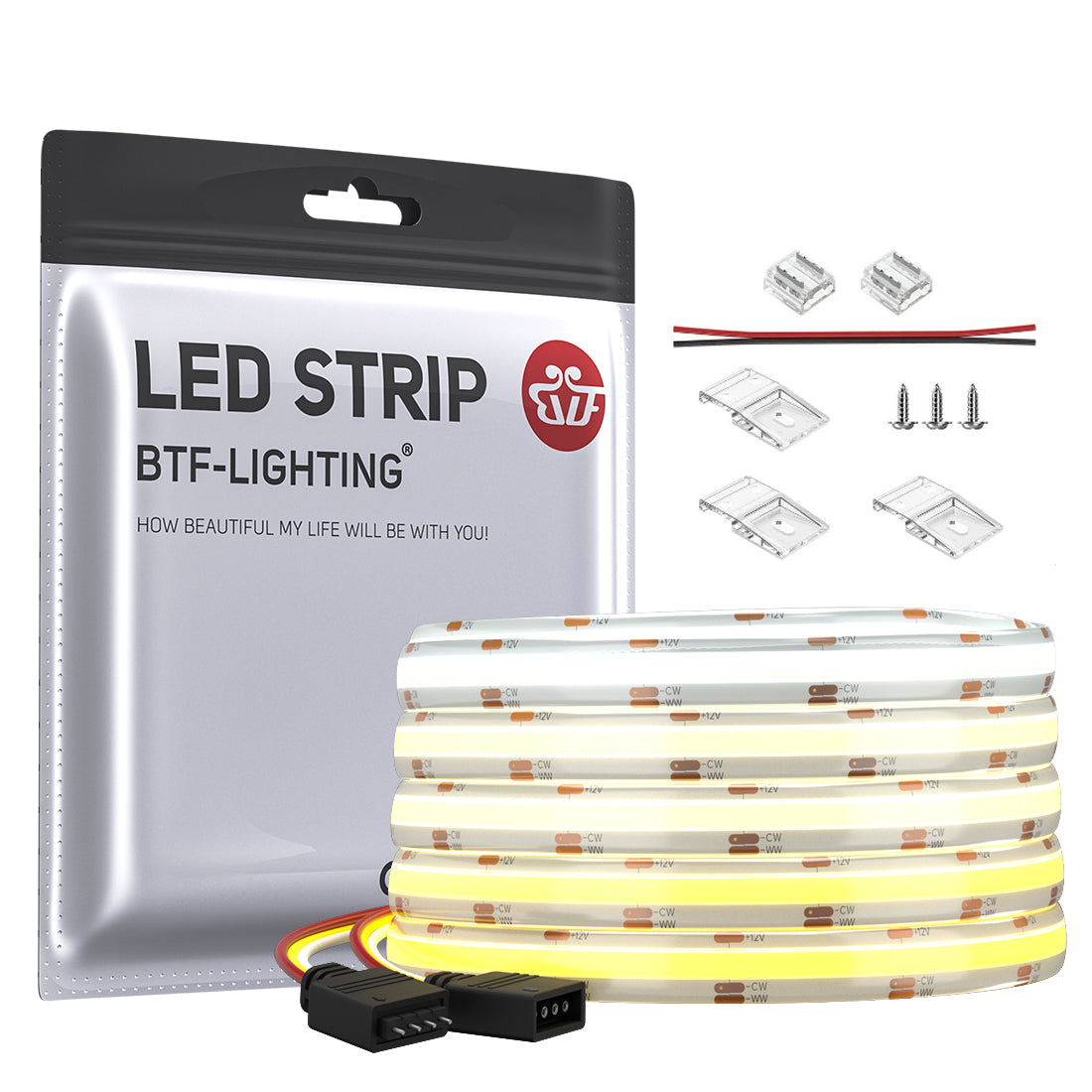

Mam Shelly RGBW PM i chciałem podłączyć Led Cob (FCOB CCT LED Light Strip 640 LEDs High Density Flexible FOB COB 10mm Led Lights RA90 2700K to 6000K Linear Dimmable DC12V DC24V )

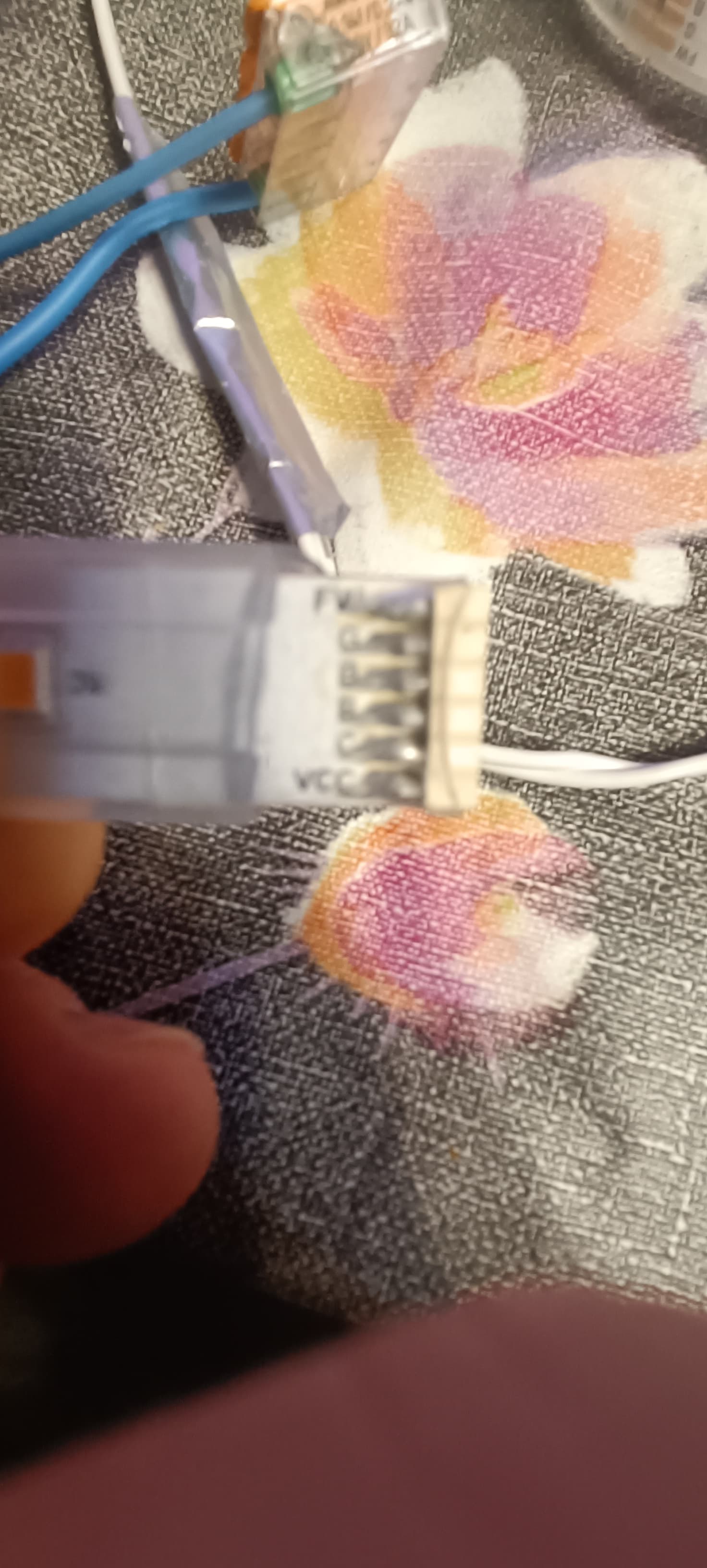

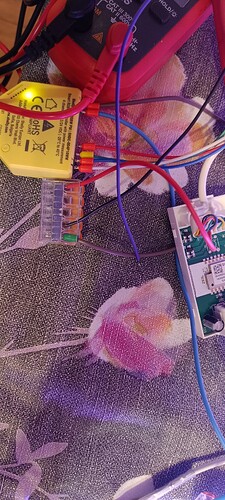

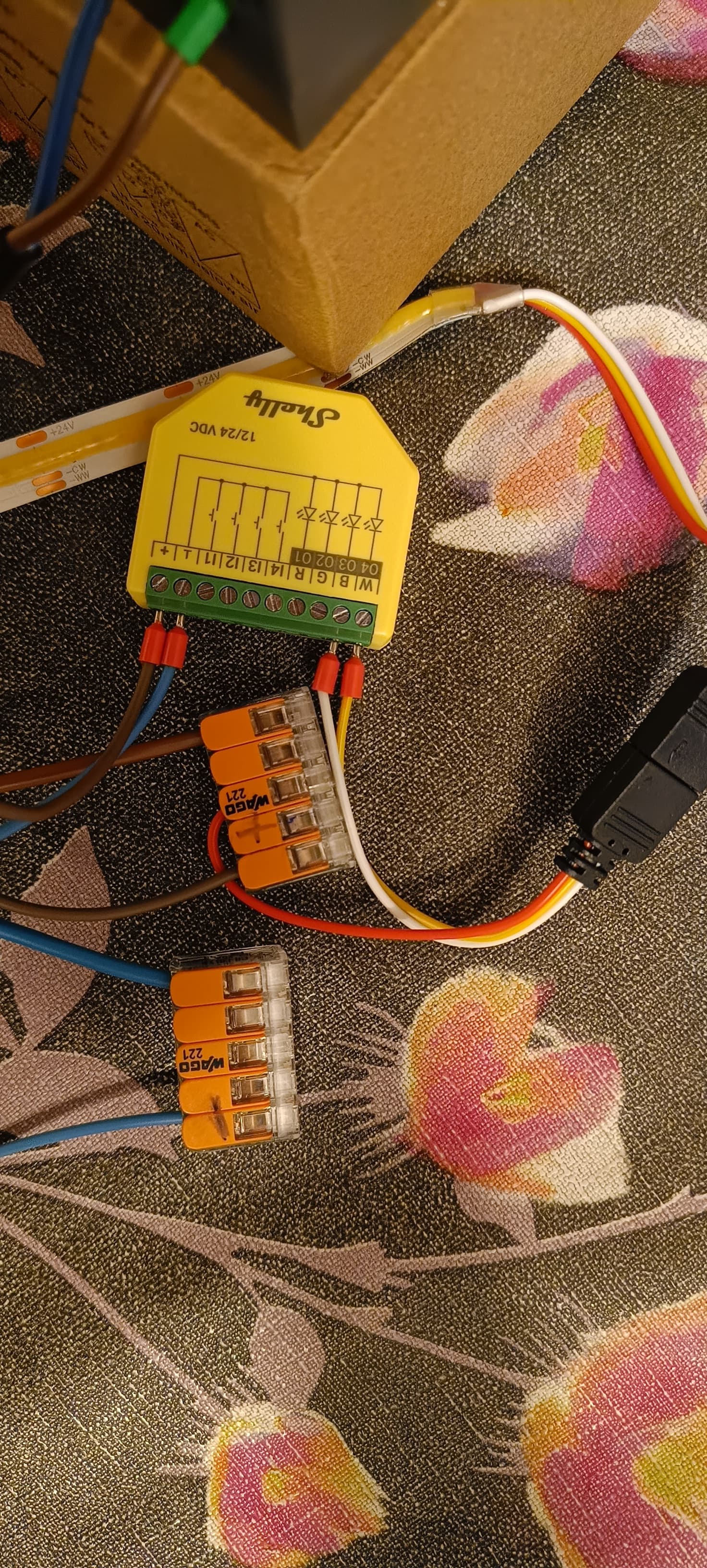

mam tak polaczone
Trochę przyżydziłeś z kompletem istotnych informacji
Czy to ^? jest tym:
Zasilacz 24V=? (taśmę masz w wersji 24V)
Masz multimetr?
Włączyłeś dany kanał w którym chcesz mieć zapalone światło? (z całą pewnością nie będzie to konfiguracja RGB ani RGBW, swoją droga mam wrażenie, że tak średnio to sobie dobrałeś, bo będzie trzeba zakombinować jak tym sterować skoro chyba nie ma trybu TW (CCT) w tym module tylko 4-kanałowy.
Bo na żółty i biały przewód LEDy powinny dostawać minusa (-), a dostają od shelly plusa (+).
czyli jakiś błąd w opisie jest?
Tak to ta taśma tylko ip 30
zasilacz 24V
Wiem ze będzie kombinacja z kolorem białym ale byłem głupi i żonie pokazywałem możliwości ledów no i wybrała:)
Oczywiście multimetr mam nagrałem filmik
https://youtube.com/shorts/1oZcz_WZYy0
Da się zrobić, żeby działało, ale nie tak jak byś sobie tego życzył. Biały i żółty od LED do minusa w WAGO (niebieskie) a czerwony przewód od LED do któregokolwiek z W, R,G,B. Zaświecą, ale CW i WW jednocześnie. Nie ma możliwości żebyś mógł sterować nimi osobno za pomocą tego Shelly.
Shelly (w/g dokumentacji, bo nie mam w ręce) ma na wyjściu mosfety n-kanał połączone jako OD = zwierające do masy, więc jest OK
ale bez obciążenia na wyjściach nie powinno być napięcia.
Więc albo błędna jest dokumentacja albo uwalony moduł.
Swoją drogą a’propos filmiku, to wyjścia powinny być mierzone pod obciążeniem, a nie latające w powietrzu.
Rysunek na obudowie modułu sugeruje takie połączenie jak jest połączone w 1 poście (bo to schemat połączeń zewnętrznych, a nie wewnętrznych).
ps: obejrze ten filmik.
Miernik wskazuje potencjał pomiędzy “+” a W lub B 24 V. Podłączając więc tam ledy powinny świecić.
w planach miałem podłączenie cw do jednego kanału i ww do drugie kanału żeby można było nimi sterować on/off później ewentualnie z aplikacji modyfikować barwę światła.
Nie chciałem kupować Np([Zigbee 3.0 WiFi 2.4GHz LED Controller DIM CCT RGB RGBW RGBCCT Hue Brid – BTF-LIGHTING](Zigbee 3.0 WiFi 2.4GHz LED Controller DIM CCT RGB RGBW RGBCCT Hue Brid – BTF-LIGHTING?
variant=45666614903010)
bo w planach miałem jeszcze parę modułów shelly plus ledy tym razem RGB
W ogóle możesz wstępnie olać Shelly i sprawdzić czy sam pasek świeci czerwony do + a biały i żółty do - zasilacza, na zdjęciu jest widoczna złączka i może ona nie styka (jakkolwiek wstępnie stawiam na uwalone Shelly),
a drugi koniec taśmy nie ma zwarcia?
Jaki masz zasilacz (prąd)?
Tak na szybko przed pracą podłączyłem tak jak napisałeś i niestety nie świeci wcześniej sprawdzałem ciągłość obwodu i było ok jak wrócę do domu to podłącze z drugiej strony ledow.
Niestety nie mam nic na 24V aby sprawdzić to shelly.Czy jak kupię jakąś dowolną żarówkę to nada się do testów shelly ?.akurat ma stacje cpn obok siebie.
Tak, żarówka może być, tylko z mocą nie przesadzaj.
Nie odpowiedziałeś na pytanie o zasilacz.
Tak w ogóle to zastanawia mnie to
paski dla Shelly powinny być dedykowane do sterowania PWM, a to dość dziwne sformułowanie może wskazywać na ich konieczność stosowania wraz ze źródłem prądowym (tylko wtedy nikt nie powinien podawać, że to wersja 24V, to co skopiowałeś to i tak wygląda na tytuł oferty w której są różne przedmioty do wyboru - bo w przypadku pasków dla PWM napięcie pracy jest tylko jedno, więc albo 12V albo 24V), daj linka do ich dokumentacji albo foty dokumentacji papierowej.
BTF Lighting na stronie swojego sklepu wyraźnie oznacza jakie paski są do jakiego kontrolera.
Zasilacz ZASILACZ DIN MEAN WELL HDR-150-24 150W 24V 6.25A
Fotkę z instrukcji wrzucę jak będę w domu
Te paski z mojego linka mają 16W/m jeśli twoje też, to w/w zasilacz wystarczy na 9m paska, na rolce jest 5m, więc jeśli nie ma gdzieś zwarcia albo przerwy to muszą świecić jeśli napięcia się zgadzają… znajdź drugi koniec paska i tam się podepnij, ogólnie mówi się że COB są bardziej odporne na wyginanie, ale bywa różnie.
(nawet jeśli w pasku jest gdzieś zwarcie to podanie zasilania daleko od zwarcia zaświeci chociaż mały odcinek, jeśli jest przerwa, to też jest skrajnie nieprawdopodobne, aby była z obu końców, sprawdź/pomiń złączki, no i okaż te papiery i etykietę od pasków)
na razie przetestowałem shelly
wynik jest taki ze jest dobre
rozebrałem zasilacz i połączyłem zasilanie z shelly
następnie połączyłem shelly z ledami,taka partyzantka wyszła ale jakoś musiałem podłączyć
w shelly wybrałem profil RGBW i mogę sterować kolorem lub osobno białym
Teraz pozostaje tego COB przemaglować
jeśli chodzi o ledy to sprawdzałem ciągłość multimetrem ale jeszcze raz wszystko posprawdzam
Z tych zdjęć to nic nie można pojąć, ale skoro wiesz co robisz to OK.
Lepiej zrób foty, o które prosiłem.
Kupowałeś to w ogóle w UE czy w bezpośrednio w ChRL?
ciągłość czego?
po testach okazało się ze winna jest wtyczka która jest połączona z ledami a dokładnie 1 kabelek masakra.
Generalnie to świeci wybrałem tryb RGBW w aplikacji shelly i w zależności pod jaki kolor podłączę sie w shelly potem za pomocą tego koloru steruje
Teraz jak już to działa będę próbował podłączyć
DC12V 24V Penetrable inteligentny czujnik 5A 60W płyta drewniana przełącznik dotykowy do szafki LED Light przełącznik dotykowy
Jak już będę miał końcowy efekt tego projektu to dopisze co i jak może komuś się przyda
I Dziękuje za zainteresowanie tematem
Zupełnie nie rozumiem czemu wybrałeś sobie mieszankę niekompatybilnych produktów, jeśli chodzi pasek CCT + Shelly, to jeśli ten moduł Shelly nie ma trybu CCT (czy tam TW) to jedyne rozsądne posunięcie to użycie trybu 4 niezależnych kanałów i ogarnięcie sterowania na poziomie HA
Natomiast ten wynalazek powyżej zupełnie nie pasuje do całej reszty tzn. musiałbyś zrezygnować z Shelly (tzn. widzę potencjalną możliwość sensownego wykorzystania jeśli zasilisz nim przekaźnik, który będzie sterował jednym lub 2 wejściami Shelly synchronicznie, ale nie chce mi się kopać po dokumentacji czy to shelly pracuje w trybie rocker na wejściu).
No chyba, że umiesz grzebać w elektronice “po całości” to może dokonstruujesz jakiś sensowny inny układ sprzęgający te rozwiązania.
