[Sprzedam] UltimateReader - czytnik wM-Bus

Inne tematy Kupię, sprzedam, zamienię
, , , ,
1

Sprzedam czytnik wM-Bus do odbioru danych z liczników mediów (wodomierzy, gazomierzy, watomierzy, podzielników ciepła itp).

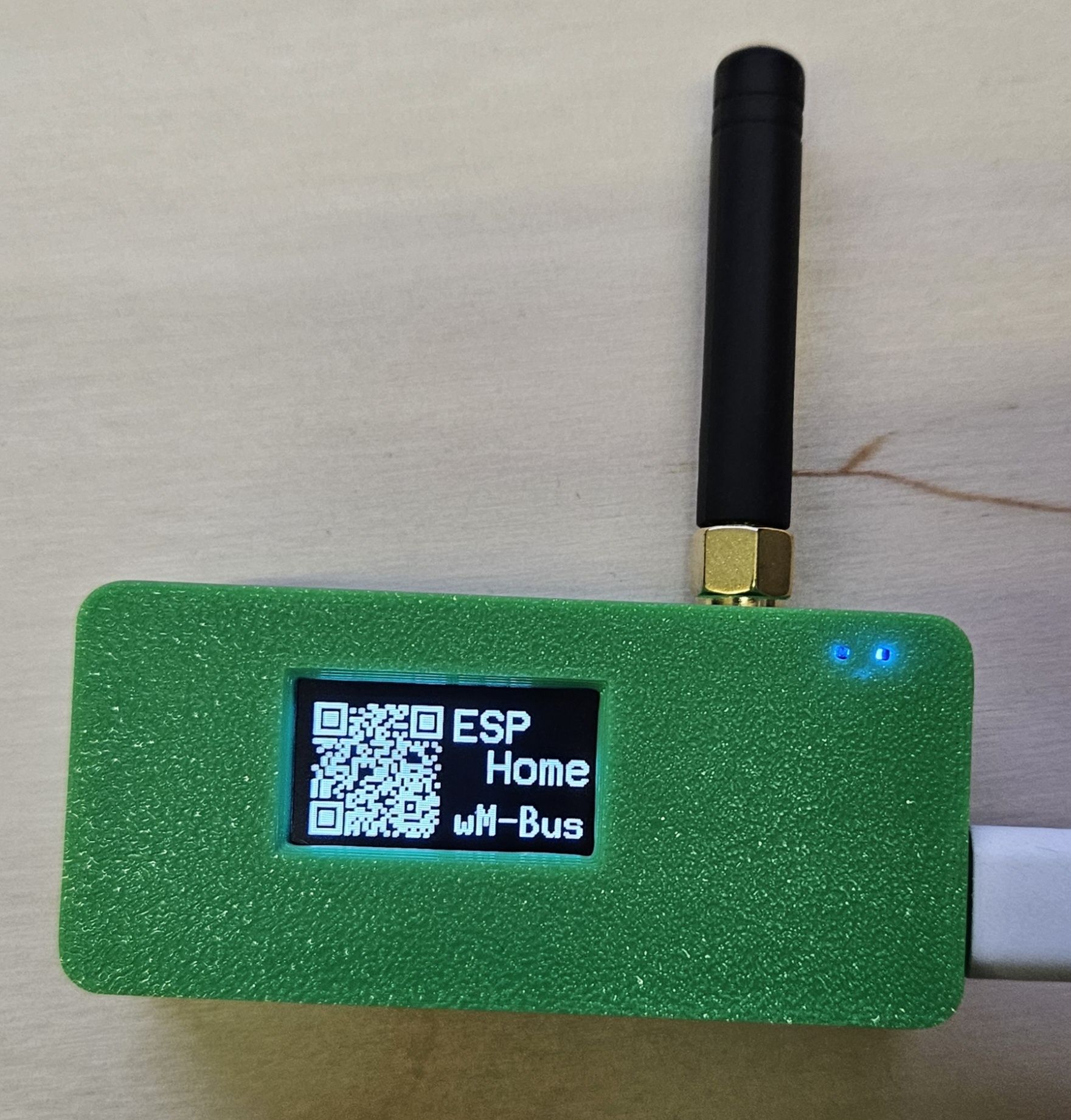

Zestaw składa się z czytnika w ładnej zielonej obudowie oraz zewnętrznej anteny.
Zasilanie USB-C. W środku ESP32 plus układ radiowy SX (nie CC1101).

Z czytnikiem UltimateReader będziesz miał możliwość zintegrowania licznika mediów z HomeAssistant lub wysłać odczytane dane po MQTT gdzie chcesz. W przyszłości pojawi się też możliwość wgrania oprogramowania SUPLA.

Oczywiście zapewniam pełne wsparcie jako autor komponentu.

20241127_141517
20241127_141517704×369 76.4 KB

3 Likes
2

Daj namiary na BLIKA lub przelew Oczywiście za kompletny
Jak Ci się uda to wlutuj SMA
Paczkomat REN01M
Dariusz Barczyński
95-070 Rąbień AB
Cytrusowa 17

A masz może komplet ale z dodatkowym złączem na antenę?

3

@_Szczepan tak się zastanawiam:
zostaly wolne 4 piny, po dwa z każdej strony D1 mini, co jest na tych pinach dostepne? Pytam w kontekście wykorzystania tych pinow do innych celów, wtedy wg mnie ta płytka z CC1101 powinna być “dłuższa” o te piny a piny te powinne byc wyprowadzone jako pola lutownicze do wykorzystania :grin:, dobrze kombinuję na rozbudowe DIY?

4

@macek Czarna wersja jest pełnej długości. O ile pamiętam to po jednej stronie jest Tx i Rx (z tego co jestnwolne na module). To co wystaje na zdjęciu (wolne dziury) to jest z ESP32 - w ESP8266 nie występuje. A ponadto w tym D1 mini ESP32 masz po pokach jeszcze po rzędzie wolnych pinów - więc możliwości są.

5

Ups … tego nie zauważył, tak więc dobra konstrukcja bo możliwości są.

6

Ogłoszenie nieaktualne – zostały tylko same PCB tu:

8

PCB - tak,
całość - nie

Ale w wakacje powinna kolejna partia sie pojawic.

9

@_Szczepan jest szansa na wersję PCB z “możliwością podłączenia zewnętrznej anteny na złączu SMA” tak jak to jest w podobnym rozwiązaniu [Sprzedam] Czytnik WMBUS CC1101 + ESP32 @ESPHome - #23 przez Mariusz_Woszczyński

10

@macek Nawet lepiej - patrz pierwszy post (uaktualniony). Do złącza dodałem wyświetlacz i ładną zieloną obudowę :wink:

Bierzcie $ i testujcie :wink:

2 Likes
11

Cześć @_Szczepan
Jakie są różnice? tylko USB?

12

USB-C, wyświetlacz OLED, zewnętrzna antena, układ radiowy z rodziny SX, kompaktowa obudowa, złącze micro SD (aktualnie nie wykorzystane ale są plany).

1 Like
13

Wyświetlacz zasadniczo pokazuje jak na zrzutach ID, RSSI i driver czy coś więcej?

14

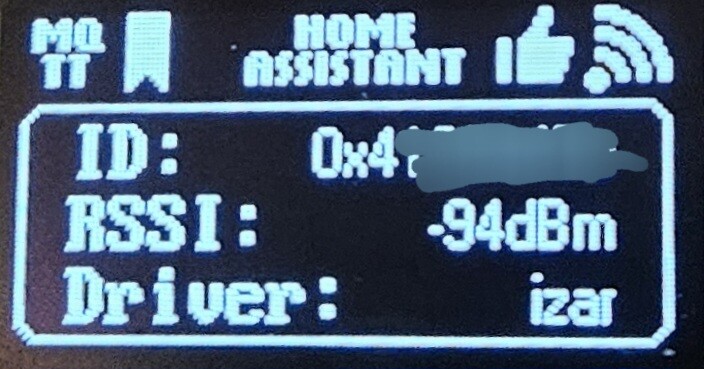

[edit] Wyświetla ID, RSSI, driver oraz jest możliwość wyświetlenia jednego pola (per skonfigurowany miernik) oraz jego wartości.

15

Mogło by wyświetlac tylko wartości skonfigurowanych sensorów było by fajne moc odczytywać na nim zużycie wody

16

Ale dokładnie to może robić.
Jedno pole per skonfigurowany miernik, albo wszystko.

17

Czy odczytuje 433? mam taką nakładkę na wodomierz.

18

Nie, radio ma dedykowane na pasmo 868MHz.

Na 433MHz możesz użyć klasycznych konstrukcji na CC1101 (dobierając wersję radia 433HMHz), tylko jest inna kwestia, czy twoja nakładka w ogóle jest do zdekodowania przez wmbusmeters?

Tak przy okazji - lista dekoderów wmbusmeters wspieranych przez UltimateReader wygląda mniej więcej tak

abbb23
aerius
amiplus
apator08
apator162
apator172
apatoreitn
apatorna1
aventieshca
aventieswm
bfw240radio
c5isf
cma12w
compact5
dme_07
ebzwmbe
ehzp
ei6500
elf
em24
emerlin868
enercal
engelmann-faw
esyswm
eurisii
ev200
evo868
fhkvdataiii
fhkvdataiv
flowiq2200
gransystems
gwfwater
hcae2
hydrocalm3
hydroclima
hydrodigit
hydrus
iem3000
iperl
itron
iwmtx5
izar
kamheat
kampress
lansendw
lansenpu
lansenrp
lansensm
lansenth
lse_07_17
lse_08
microclima
minomess
mkradio3
mkradio4
mkradio4a
multical21
munia
nemo
omnipower
piigth
pollucomf
q400
qcaloric
qheat
qheat_55_us
qsmoke
qualcosonic
qwater
rfmamb
rfmtx1
sensostar
sharky
sharky774
sontex868
supercom587
topaseskr
tsd2
ultraheat
ultrimis
unismart
vario411
vario451
vario451mid
waterstarm
watertech
weh_07
wme5
19

Tego nie wiem :slight_smile: Model nakładki to AnyQuest Cyble v 1.0

20

Czyli nie szukałeś nawet po forum… ten sprzęt nie korzysta z protokołu wmbus, są rozwiązania, ale inne

21

Plus raczej każdy z oznaczeniem OMS wM-Bus.
